派克VG/VA多路阀

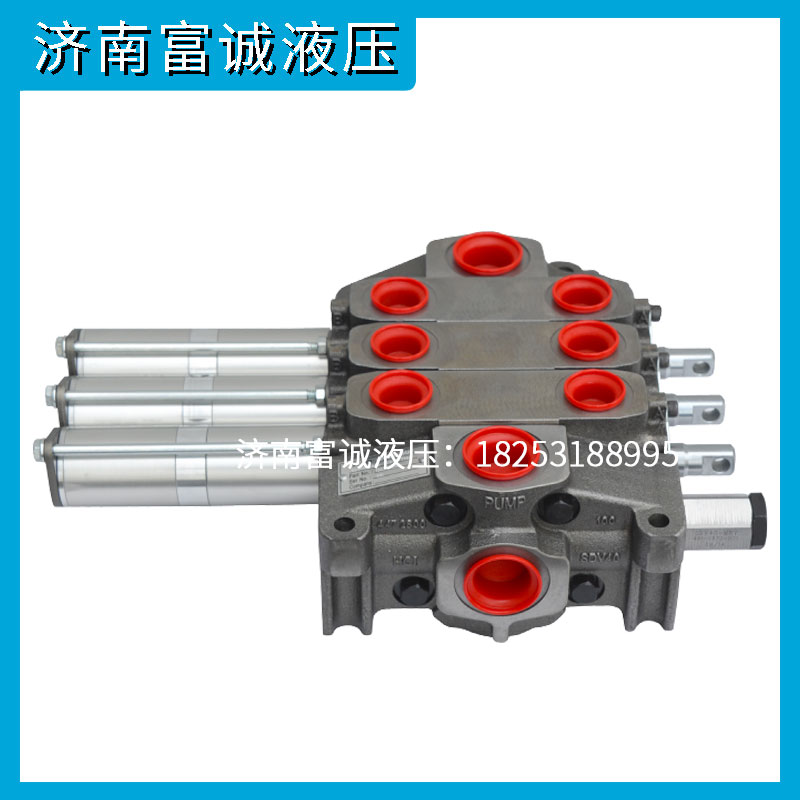

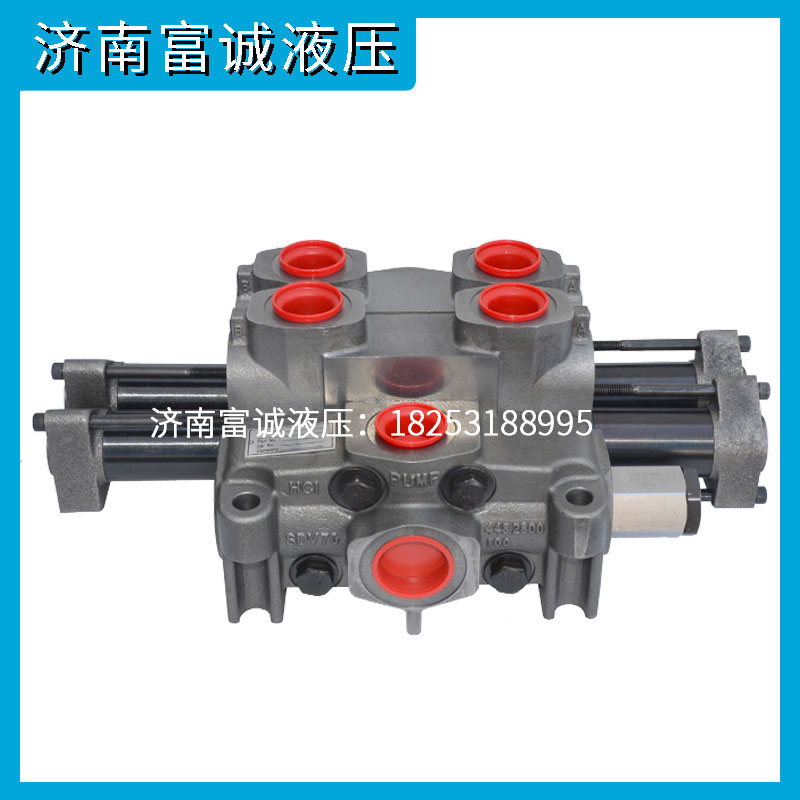

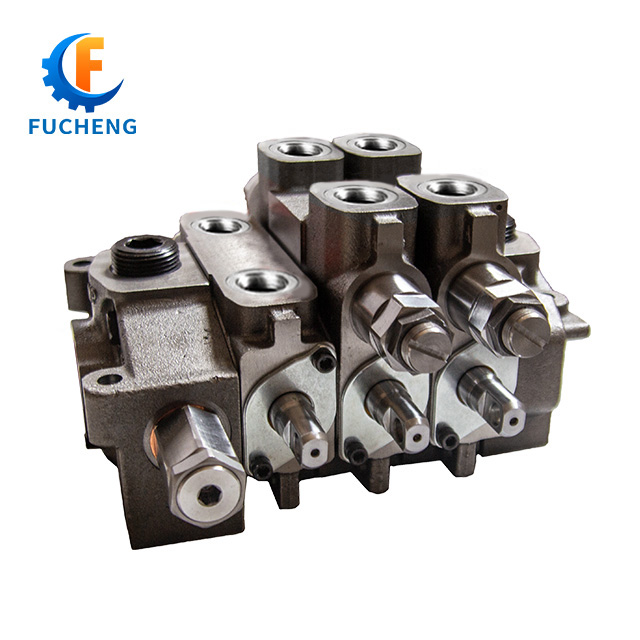

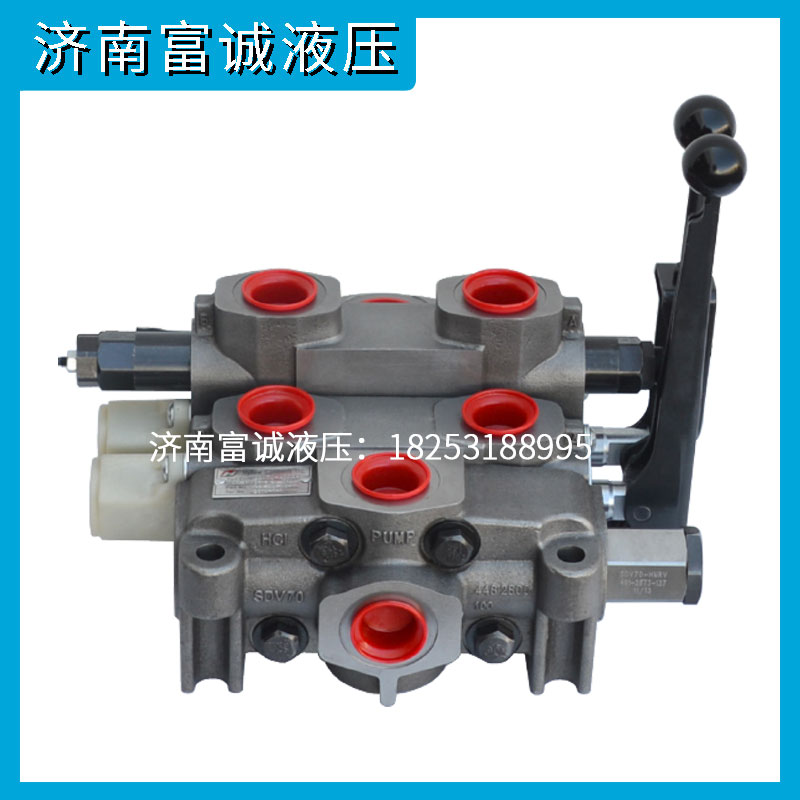

VG35,VA35系列多路阀
所属类别:派克VG/VA多路阀
产品简介:
液压控制阀是液压传动中用于控制流体压力,流量和方向的组件。因此,有液压控制阀,压力控制阀,流量控制阀和方向控制阀三种。
咨询热线:0531-88906152
产品简介 / PRODUCT INTRODUCTION
详细内容

详细产品说明

用于开式和闭式中心回路的VA35 / VG35DVA35 / DVG35方向控制阀采用分段设计,可以灵活地构造回路。

每个部分还装有一个负载止回阀,以防止服务之间的相互作用。右手和/或左手最多可以存储10个部分,并且可以串联,并联或串联。

这些型号提供了广泛的功能配置,可确保满足您特定需求的控制阀一目了然。







产品特点:



1,平行/开放中心标准;



2,内置式全流量溢流阀;



3,手动,液压,电动或气动操作;



4,分段构造,具有最大的灵活性;



5,左右阀组件的阀芯转换能力;



6,线轴省力-改进了计量功能;



7,流量高达70 GPM



8DVA35的额定压力:2500 PSIDVG35的额定压力:3500 PSI



9,材料:压实石墨,高强度铁合金;









标准进口部分:



派克参考编号

描述

348-9175-001

侧面端口:1″ NPT,顶部端口:1″ NPT

348-9175-005
348-9175-008

侧面端口:SAE-16,顶部端口:SAE-16

348-9175-002
348-9175-004

侧面端口:SAE-20,顶部端口:SAE-16





标准进气口部分:







派克参考编号

描述

348-9174-003

顶部端口:1″ NPT

348-9174-004

上端口:SAE-16





派克参考编号

描述

348-9174-001

顶部端口:1″ NPT

348-9174-002

上端口:SAE-16





派克参考编号

描述

391-1873-003

1500psi,可调 800-2000psi可调

391-1873-004

2500psi,可调 2000-2500psi可调

391-1873-137

3000psi,可调2000-3500psi

391-1873-005

带密封垫圈的主溢流阀旋塞





工作部分:



派克参考编号

描述

348-9172-002

4位3位在中位,端口大小:1″ NPT,弹簧复位

348-9172-003

4位3位在中位,油口尺寸:SAE-16,弹簧复位

348-9172-022

4位3位在中立位置,端口大小:1“ NPT,3位棘爪

348-9172-023

4位3位在中立位置,端口大小:SAE-16,3位棘爪

348-9172-029

4位3位在中位,端口大小:1“ NPT,计量空气移位

348-9172-030

4路3位在中立位置,端口大小:SAE-16,计量空气转换



4路3位在中立位置,端口大小:1“ NPT,开/关空挡



4路3位在中立位置,端口大小:SAE-16,开/关空气移位

348-9172-039

4路3位在中立位置,端口大小:1″ NPT,计量液压遥控器

348-9172-040

4位3位在中位,端口尺寸:SAE-16,计量液压遥控器

348-9172-005

4路3位浮球在中立,油口尺寸:1″ NPT,弹簧复位

348-9172-006

4向3位浮球在中立,油口尺寸:SAE-16,弹簧复位

348-9172-081

4位3位浮球在中立,端口大小:1“ NPT,3位棘爪

348-9172-082

4位3位浮子在中位,油口尺寸:SAE-16,3位棘爪



4路3位浮球在中立,端口大小:1“ NPT,计量空气移位



4路3位浮球在中立,端口大小:SAE-16,计量空气转换



4位3位浮球在中立位置,端口大小:1“ NPT,开/关空挡



4向3位浮球在中立,油口尺寸:SAE-16,开/关换气

348-9172-058

4路3位浮球在中立,端口大小:1“ NPT,计量液压遥控器

348-9172-059

4路3位浮球在中立,油口尺寸:SAE-16,计量液压遥控器

348-9171-002

3位3位在中位,端口大小:1″ NPT,弹簧复位

348-9171-003

3位3位在中位,油口尺寸:SAE-16,弹簧复位

348-9171-007

3位3位在中立位置,端口大小:1“ NPT,3位棘爪

348-9171-017

3方向3位中立,端口大小:SAE-16,3位棘爪

348-9171-018

3路3位在中立位置,端口大小:1“ NPT,计量空气移位

348-9171-016

3路3位在中立位置,端口大小:SAE-16,计量空气转换



3路3位在中立位置,端口大小:1“ NPT,开/关空挡



3路3位在中立位置,端口大小:SAE-16,开/关空气移位



3位3位在中位,端口尺寸:1“ NPT,弹簧复位,计量液压遥控器

348-9101-083

3位3位在中位,端口尺寸:SAE-16,弹簧复位,计量液压遥控器





派克参考编号

描述

348-9172-008

4位3位在中位,端口大小:1″ NPT,弹簧复位

348-9172-009

4位3位在中位,油口尺寸:SAE-16,弹簧复位

348-9172-013

4位3位在中立位置,端口大小:1“ NPT,3位棘爪

348-9172-014

4位3位在中立位置,端口大小:SAE-16,3位棘爪

348-9172-020

4位3位在中位,端口大小:1“ NPT,计量空气移位

348-9172-021

4路3位在中立位置,端口大小:SAE-16,计量空气转换



4路3位在中立位置,端口大小:1“ NPT,开/关空挡



4路3位在中立位置,端口大小:SAE-16,开/关空气移位

348-9172-175

4路3位在中立位置,端口大小:1″ NPT,计量液压遥控器

348-9172-038

4位3位在中位,端口尺寸:SAE-16,计量液压遥控器

348-9172-011

4路3位浮球在中立,油口尺寸:1″ NPT,弹簧复位

348-9172-012

4向3位浮球在中立,油口尺寸:SAE-16,弹簧复位

348-9172-062

4位3位浮球在中立,端口大小:1“ NPT,3位棘爪

348-9172-063

4位3位浮子在中位,油口尺寸:SAE-16,3位棘爪

348-9172-126

4路3位浮球在中立,端口大小:1“ NPT,计量空气移位

348-9172-066

4路3位浮球在中立,端口大小:SAE-16,计量空气转换



4位3位浮球在中立位置,端口大小:1“ NPT,开/关空挡



4向3位浮球在中立,油口尺寸:SAE-16,开/关换气

348-9172-072

4路3位浮球在中立,端口大小:1“ NPT,计量液压遥控器

348-9172-068

4路3位浮球在中立,油口尺寸:SAE-16,计量液压遥控器

348-9171-005

3位3位在中位,端口大小:1″ NPT,弹簧复位

348-9171-006

3位3位在中位,油口尺寸:SAE-16,弹簧复位

348-9172-060

3位3位在中立位置,端口大小:1“ NPT,3位棘爪

348-9172-061

3方向3位中立,端口大小:SAE-16,3位棘爪



3路3位在中立位置,端口大小:1“ NPT,计量空气移位



3路3位在中立位置,端口大小:1“ NPT,计量空气移位



3路3位在中立位置,端口大小:SAE-16,开/关空气移位



3路3位在中立位置,端口大小:SAE-16,开/关空气移位



3位3位在中位,端口尺寸:1“ NPT,弹簧复位,计量液压遥控器



3位3位在中位,端口尺寸:SAE-16,弹簧复位,计量液压遥控器





标准出口部分:







派克参考编号

描述

348-9176-001

侧面端口:1-1 / 4“ NPT,顶部端口:1-1 / 4” NPT

348-9176-002

侧面端口:SAE-20,顶部端口:SAE-20

348-9176-007

侧面端口:SAE-20,顶部端口:SAE-20





派克参考编号

描述

348-9176-005

侧端口lp:无端口,侧端口hp:无端口,顶部端口lp:SAE-20,顶部端口hp:SAE-20

348-9176-003

侧面端口lp:1-1 / 4“ NPT,侧面端口hp:1-1 / 4” NPT,顶部端口lp:1-1 / 4“ NPT,顶部端口hp:1-1 / 4''NPT

348-9176-004

侧面端口lp:SAE-20,侧面端口hp:SAE-20,顶部端口lp:无端口,顶部端口lp:无端口

348-0176-012

侧面端口lp:SAE-20,侧面端口hp:SAE-20,顶部端口lp:SAE-20,顶部端口lp:SAE-20

348-9176-008

侧面端口lp:SAE-20,侧面端口hp:SAE-20,顶部端口lp:SAE-20,顶部端口lp:SAE-20





手柄组装:



派克参考编号

描述

391-1873-097

手柄长度:8英寸,手柄样式:标准

391-1873-064

手柄长度:6英寸,手柄样式:H

391-1873-065

手柄长度:8英寸,手柄样式:H

391-1873-066

手柄长度:10英寸,手柄样式:H





溢流阀:



派克参考编号

描述

391-1873-010

防气穴止回阀

355-9109-027

先导油口溢流口,设置为1700psi,800-2500psi螺钉可调

355-9109-027

先导口溢流口,设置为2000psi,1000-2500psi螺钉可调

391-1873-006

带AC的端口溢流阀,设置为2500psi,500-5000psi螺钉可调

391-1873-006

带AC的端口溢流阀,设置为1450psi,螺钉可调1000-2500psi

391-1873-011

高保真油口溢流阀阀芯

391-1873-344

油口溢流阀,设置为1000psi,螺钉可调500-1000psi

391-1873-345

油口溢流阀,设置为2000psi,螺钉可调1000-2500psi

391-1873-346

端口溢流阀,设置为2500psi,螺钉可调2500-3500psi

355-1873-346

油口溢流阀设置为2900psi,螺钉可调2500-3500psi







派克VG35多路阀,VA35多路阀
