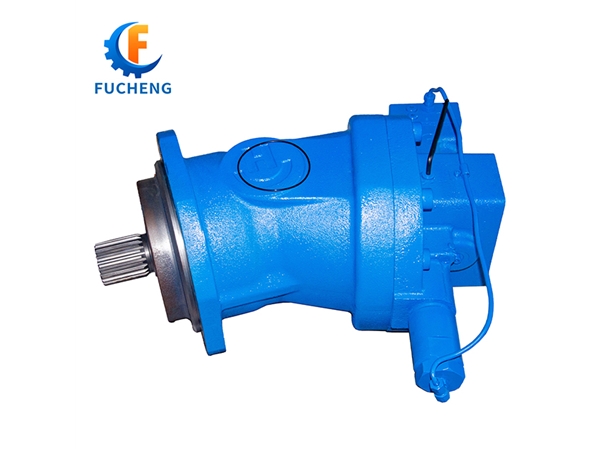

规格 |
5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||
排量 |
Vg |
cm³ |
4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
公称压力 |
pnom |
bar |
315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
压力 |
pmax |
bar |
350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
速度 |
nnom 1) |
rpm |
5600 | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 1600 | 1600 | 1450 | 1450 | 1550 | 1500 | 1320 | 1200 | 1200 | 950 | |
nmax 2) |
rpm |
8000 | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 3000 | 3000 | 2650 | 2650 | 2750 | 1800 | 1600 | 1500 | 1500 | 1200 | ||
流量 |
在 n公称情况下 |
qV |
l/min |
27.6 | 32 | 38 | 50 | 57 | 70 | 80 | 171 | 200 | 233 | 261 | 310 | 375 | 469 | 600 | 852 | 950 |
功率 |
在 n公称情况下 和 p公称情况下 |
P |
kW |
14.5 | 22 | 25 | 34 | 38 | 47 | 53 | 114 | 133 | 155 | 174 | 207 | 219 | 273 | 350 | 497 | 554 |
扭矩 3) |
在 p公称情况下 |
M |
Nm |
24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
旋转刚度 |
c |
kNm/rad |
0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
回转体的惯性力矩 |
JTW |
kg·m² |
0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
角加速度 |
ɑ |
rad/s² |
5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 | |
壳体体积 |
V |
l |
0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | ||
重量(近似值) |
m |
kg |
2.5 | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 |
根据 DIN 51524标准,轴向柱塞单元适合使用 HLP 矿物油。
项目规划开始之前,应采用以下样本中的液压油应用说明和要求:
|
粘度 |
轴 |
温度1) |
备注 |
冷启动 |
νmax ≤ 1600 mm²/s |
NBR2) |
ϑSt ≥ -40 °C |
t ≤ 3 分钟,无负载(p ≤ 50 bar),n ≤ 1000 转/分, |
FKM |
ϑSt ≥ -25 °C |
|||
预热阶段 |
ν = 400 … 1600 mm²/s |
|
t ≤ 15 分,p ≤ 0.7 • p公称情况下 以及 n ≤ 0.5 • n公称情况下 |
|
连续运行 |
ν = 10 … 400 mm²/s3) |
NBR2) |
ϑ ≤ +78 °C |
测量于 油口 T |
FKM |
ϑ ≤ +103 °C |
|||
νopt = 16 … 36 mm²/s |
工作黏度和效率范围 |
|||
短期运行 |
νmin = 7 … 10 mm²/s |
NBR2) |
ϑ ≤ +78 °C |
t ≤ 3 min, p ≤ 0.3 • pnom 测量于 油口 T |
FKM |
ϑ ≤ +103 °C |
1) | 如果由于端工作参数导致无法维持指定温度,请咨询我们。 |
2) | 如需了解特殊型号,请与我们联系。 |
3) | 相当于,例如:VG 46,+5 °C 到 +85 °C的温度范围(见选择图) |
工作油口 A 或 B 处的压力(高压侧) |
定义 |
||
公称压力 |
pnom |
见技术参数表 |
公称压力与设计压力相对应。 |
压力 |
pmax |
见技术参数表 |
压力与单次工作时间内的工作压力相对应。各单次工作时间的总和不得超过总工作时间。 |
单次 工作 时间 |
10 s |
||
总的 工作 时间 |
300 h |
||
压力 |
pHP min |
25 bar |
高压侧压力( 油口 A 或 油口 B)用以防止轴向柱塞单元损坏。 |
压力变化速率 |
RA max |
16000 bar/s |
在整个压力变化区间内的允许工作压力增大/减小速率。 |
吸油口 S(入口)压力 |
定义 |
||
压力 |
ps min |
0.8 bar 压力 |
入口压力(吸 油口 S)用以避免轴向柱塞单元损坏。所需的压力取决于轴向柱塞单元的速度。 |
压力 |
ps max |
30 bar 压力 |
|
壳体压力: 油口 T |
定义 |
||
连续压差 |
ΔpT cont |
2 bar |
轴密封处的平均压差(壳体对环境的压力) |
压差 |
ΔpT max |
见图“轴密封处压差” |
轴密封处的间歇压差(速度降低时的允许压差) |
压力峰值 |
pT peak |
10 bar |
t < 0.1 s |
规格 |
5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||||||||
驱动轴 |
代码 |
B, C | Z, P | A, B | Z, P | A, B | A, B | Z, P | A, B | Z, P | A, B | A, B | Z, P | A, B | A, B | Z, P | A, B | A, B | A, B | Z, P | Z, P | Z, P | Z, P | Z, P | ||
⌀ |
mm |
12 | 20 | 25 | 20 | 25 | 25 | 25 | 30 | 25 | 30 | 30 | 40 | 45 | 45 | 45 | 50 | 50 | 50 | 50 | 60 | 70 | 90 | 90 | ||
距离为 a 时的 径向 力 |
![]() |
Fq max |
kN |
1.6 | 3 | 3.2 | 3 | 3.2 | 3.2 | 5.7 | 5.4 | 5.7 | 5.4 | 5.4 | 13.6 | 14.1 | 14.1 | 18.1 | 18.3 | 18.3 | 20.3 | 1.2 1) | 1.5 1) | 1.9 1) | 3 1) | 2.6 1) |
a |
mm |
12 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 41 | 52.5 | 52.5 | 67.5 | 67.5 | ||
以下情况时的允许扭矩:Fq max |
Tq max |
Nm |
24.7 | 66 | 66 | 76 | 76 | 102 | 146 | 146 | 179 | 179 | 204 | 679 | 679 | 796 | 1021 | 1021 | 1146 | 1273 | ||||||
以下情况时的允许压差:Fq max |
Δpq max |
bar |
315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||||||
停机或不加压条件下的 轴向 力 |
![]() |
+ Fax max |
N |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
- Fax max |
N |
180 | 320 | 320 | 320 | 320 | 320 | 500 | 500 | 500 | 500 | 500 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 | 2000 | 2500 | 3000 | 4400 | 4400 | ||
每 bar 运行压力下的 轴向 力 |
+ Fax max |
N/bar |
1.5 | 3 | 3 | 3 | 3 | 3 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 12.9 | 12.9 | 12.9 | 16.7 | 16.7 | 16.7 | 16.7 |
1) | 当停机或轴向柱塞单元在不加压条件下运行时。当欠压时,允许使用更高的力,详情请联系我们。 |
尺寸 250 的相关说明...1000:
