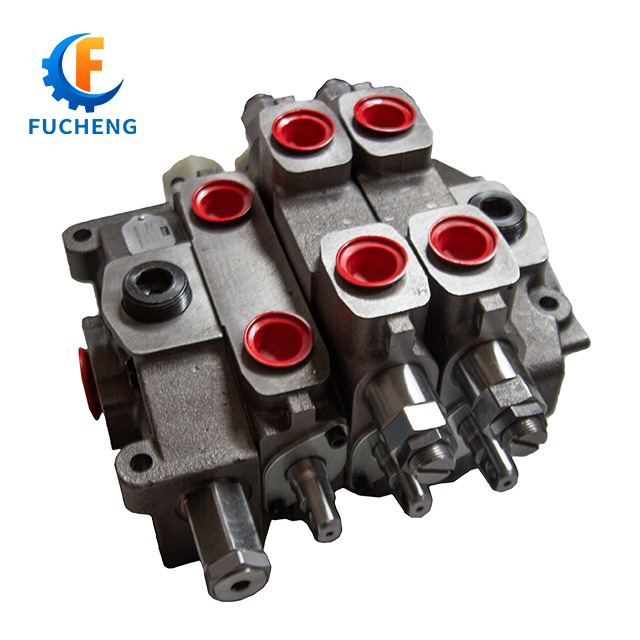

多路阀附加的负流量控制系统简介

来源: 时间:2021-04-10 11:15:08 浏览次数:

负流量控制只适应于变量泵,在普通的多路阀中增加流量检测装置。传统的液压挖掘机负流量控制一般都可以简化形式,六通多路阀可简化为A、B、O三个联动的可变节流口,经过仔细分析,发现负流量控制在本质上是一种恒流量控制,通过在多路阀旁路回油通路上设置流量检测元件,控制旁路回油流量为一个较小的恒定值,从而减少旁路节流损失和空流损失。
负流量控制系统也具有一定的调速性,此时阀心位于微调区,多路阀的A口、O口都处在打开的状态,使泵输出的流量经过P口后分成两部分,一部分通过A口进入液压缸,另一部通过O口和流量检测节流口回油箱,在这一过程中,控制通过O口的流量为定值,只需要调整阀心A口和O口的通流面积比,使增加的泵输出流量都通过A口流入液压缸,从而实现液压缸的速度调节。该系统的调速特性和普通阀相似,但节能效果比普通阀好。
